Análisis del factor detonante#
Varnes et al. [1984] define la amenaza como la probabilidad de ocurrencia de un fenómeno potencialmente destructivo en un periodo de tiempo específico y sobre una determinada área. Reichenbach [1999] incluye además, como parte de la amenaza, la magnitud o intensidad de los movimientos en masa como un componente fundamental dentro de la amenaza. De igual forma se debe considerar la propagación, especialmente para movimientos en masa tipo flujos, que se caracterizan por recorridos extensos donde generalmente se presentan los daños o afectaciones.
En este sentido, la zonificación de la amenaza corresponde a la subdivisión del terreno en zonas que son caracterizadas por la probabilidad temporal de la ocurrencia de movimientos en masa de un volumen particular, en un periodo de tiempo dado. Por lo que los mapas de amenaza por movimientos en masa deben indicar tanto el área donde el movimiento puede ocurrir, como la zona de propagación. Una completa evaluación de la amenaza por movimientos en masa cuantitativa incluye:
Probabilidad espacial (\(P_s\)):. La probabilidad que un área dada sea golpeada por un deslizamiento
Probabilidad temporal (\(P_t\)):. La probabilidad que un evento detonante dado causará un deslizamiento
Probabilidad tamaño/volumen (\(P_m\)):. La probabilidad que un deslizamiento tenga un determinado tamaño y volumen
Probabilidad propagación (\(P_p\)):. La probabilidad que un deslizamiento alcanzará una cierta distancia ladera abajo
Para calcular la amenaza, muchos autores proponen considerar las diferentes probabilidades como independientes, de tal forma que la amenaza puede ser calculada como el producto de todas las probabilidades.
Probabilidad espacial#
La probabilidad espacial corresponde a la susceptibilidad del terreno a ocurrir un movimiento en masa, por lo tanto responde a la pregunta del dónde?. Se obtiene esencialmente a partir de métodos que incorporan las variables condicionantes, tales como metodologias basados en el conocimiento (heurísticas) o basadas en datos (estadísticas). Los métodos con base física generalmente incorporan dentro del análisis el factor detonante, por lo cual pueden ser consideradas para evaluar la amenaza directamente.
Existen diferentes formas de expresar la probabilidad espacial de los movimientos en masa:
Cualitativo. Implementa términos como alto, medio y bajo, y se utiliza generalmente en métodos heurísticos directos, como mapeo geomorfologico, y métodos de algebra de mapas basado en índices, en los cuales a partir de una escala numérica seleccionada se otorgan valoraciones a cada variable que posteriomente se combinan para obtener una sumatoria o un valor medio ponderado.
Densidad de movimientos en masa. En este caso la probabilidad corresponde a una densidad (MenM/\(km^2\)) o un porcentaje. Este porcentaje generalmente se obtiene del número de movimientos en masa del total de eventos del inventario o el número de celdas inestables del total de celdas del área de estudio. Es también utilizado estimar la probabilidad espacial para cada categoría (alta, media y baja) a partir de la razón entre el área de movimientos en masa o celdas de la categoría y el área total o el número de celdas de la categoría. En este caso toda las celdas de la misma categoría tienen la misma probabilidad espacial.
Probabilidad. Algunos métodos estadísticos, como regresión logística, arrojan resultados que generalmente son interpretados como probabilidad. En este caso cada celda presenta una valor entre 0 y 1. Donde 0 es que la probabilidad de ocurrencia de movimiento en masa en dicha celda es muy baja, tendiendo a 0, y 1 que la probabilidad es muy alta. Como cada celda presenta un valor entre 0 y 1 es necesario definir rangos de probabilidad que representa la categoria, bajo, al igual que medio y alto.
Probabilidad temporal#
Mientras la probabilidad espacial está en función de las variables condicionantes, la probabilidad temporal está en función del factor detonante. Por lo tanto responde a la pregunta del cuándo?. Existen diferentes formas de expresar la probabilidad temporal de los movimientos en masa:
Cualitativo#
El cual se utiliza para escalas regionales y métodos heurísticos, donde no existe información disponible con respecto a la ocurrencia de los movimientos en masa. En este caso se utilizan términos como: (i) casi seguro (el evento es esperado que ocurra), (ii) probable (el evento probablemente ocurrirá bajo condiciones adversas), (iii) posible (el evento podría ocurrir bajo condiciones adversas), (iv) improbable (el evento podría ocurrir bajo circunstancias muy adversas), (v) raro (el evento es concebible pero solamente bajo circunastancias excepcionales), (vi) no creible (el evento es inconcebible o imaginable).
Análisis de frecuencia de movimientos en masa pasados#
Se utiliza cuando se cuenta con inventarios de eventos en un periodo específico y sin necesidad de discriminar el factor detonante. Los mas utilizados son el modelo de probabilidad de Poisson y el modelo Binomial a partir del intervalo de recurrencia de movimientos en masa registrados.
Probabilidad de Poisson#
La probabilida de Poisson de experimentar un número n de movimientos en masa durante un tiempo t está dada por:
\(P[N(t)=n]=e^{-\lambda t} \frac{(\lambda t)^n}{n!}\)
Donde \(\lambda\) es la probabilidad de ocurrencia media de un movimiento en masa. Sin embargo es mas útil para análisis de amenaza conocer la probabilidad que ocurra uno o mas movimientos en masa en un tiempo t:
\(P[N(t)] \geq 1= 1-P[N(t)=0]=1-e^{-\lambda t}= 1-e^{-t/u}\)
Donde \(u\) es el intervalo de recurrencia media entre movimientos en masa en años, \(u=1/\lambda\)
Ejemplo#
Suponga un registro de movimientos en masa de los pasados 100 años que señala la ocurrencia de 5 movimientos en masa.
\(\lambda=5/100=0.05\)
Se esperaría una tasa de recurrencia de 0.05 por año.
\(u=1/\lambda=t/n=100/5=20\)
Se esperaría un intervalo de recurrencia media de 20 años.
Por lo que se podría estimar la probabilidad de 1 o mas movimientos en masa ocurran durante un tiempo futuro t. Para un periodo de 50 años la probabilidad sería:
\(P[N(50)\geq 1]= 1-e^{-50/20}= 0.918\)
Probabilidad binomial#
La probabilidad Binomial es muy similar, donde la probabilidad de tener 1 o mas movimientos en masa en un periodo t es:
\(P[N(t)\geq 1]=1-(1-1/u)^t\)
Ejemplo#
Para el caso anterior se obtendría:
\(P[N(50)\geq 1]=1-(1-1/20)^{50}=0.923\)
Análisis del factor detonante#
La probabilidad temporal a partir del factor detonante se puede establecer utilizando métodos con base física o métodos empíricos con umbrales, este último especialmente para el caso de la lluvia como factor detonante.
En el caso del uso de modelos con base física la probabilidad temporal se estima generalmente en términos del período de retorno del evento detonante con una determinada magnitud. Estos métodos incorporan dentro del análisis la intensidad o magnitud del factor detonante. En modelos como SHALSTAB o TRIGRS que incorporan la lluvia como factor detonante, la probabilidad temporal corresponde al evento de lluvia utilizado ya que debe ser obtenida a partir de análisis de las series de lluvia como parte del análisis hidrológico. En estos casos es muy común utilizar curvas Intensidad - Duración - Frecuencia (IDF), en las cuales, ademas de obtener la duración e intensidad de un evento especifico de lluvia se tiene además el periodo de retorno de dicho evento.
Para los métodos empíricos basados en umbrales se utiliza generalmente la probabilidad de ocurrencia de un movimiento en masa dado que se exceda un umbral, o la probabilidad condicionada que un movimiento en masa ocurra dado un evento de magnitud dada.
Lluvia#
Caso de umbrales de una variable#
Para movimientos en masa detonados por lluvia, Berti et al. [2012] proponen utilizar la probabilidad condicionada, definida como la probabilidad de la ocurrencia de algún evento L (en nuestro caso un movimiento en masa) dado la ocurrencia de algún otro evento R (un evento de lluvia con una magnitud específica, expresado en términos de lluvia total, intensidad o cualquier otra variable). La probabilidad condicionada se escribe \(P(L/R)\) y se lee la probabilidad que un movimiento en masa (L) ocurra dado un evento de lluvia (R). Esta probabilidad está determinada por el teorema de Bayes:
\(P(A/B)=\frac{P(B/A)P(A)}{P(B)}\)
Donde:
\(P(B/A)\)= probabilidad condicionada de R dado L (tambien llamado probabilidad (likelihood)), que es la probabilidad de observar un evento de lluvia de magnitud R cuando ocurre un movimiento en masa.
\(P(A)\)= probabilidad apriori de A, que es la probabilidad de ocurrencia de un movimiento en masa sin importar si un evento de lluvia de magnitud B ocurre o no.
\(P(B)\)= probabilidad marginal de B, que es la probabilidad de observar un evento de lluvia de magnitud R sin importar si un movimiento en masa ocurre o no.
\(P(A/B)\)= probabilidad condicionada de A dado B (tambien llamada probabilidad posterior), que es la probabilidad de ocurrencia un movimiento en masa cuando un evento de lluvia de magnitud B ocurra.
La probabilidad Bayesiana se obtiene usualmente en términos de frecuencias relativas. Por lo que \(N_R\) es el número total de eventos de lluvia registrados durante un tiempo de referencia dado; \(N_A\) es el número total de movimientos en masa ocurridos durante el mismo periodo de tiempo; \(N_B\) es el número de eventos de lluvia de magnitud B; y \(N_{B/A}\) es el número de eventos de lluvia de magnitud B que generaron movimientos en masa. En este caso los términos de probabilidades se pueden aproximar a:
\(P(A)\approx N_A/N_R\)
\(P(B)\approx N_B/N_R\)
\(P(B/A)\approx N_{B/A}/N_A\)
Por lo que el teorema de Bayes se reduce a:
\(P(A/B)\approx N_{B/A}/N_B\)
Ejemplo#
Si asumimos que 10 movimientos en masa ocurren en una cierta área durante un tiempo dado de referencia, y que 8 de estos movimientos en masa fueron detonados por eventos de lluvia B con una intensidad I>50mm/dia.
Se podria pensar erroneamente que un evento de lluvia de magnitud B (I>50mm/dia) tiene una probabilidad \(8/10=0.8\) de detonar un movimiento en masa. Esto es equivocado por qué \(8/10\) indica la probabilidad de \(P(B/A)\) de observar un evento de lluvia de magnitud B cuando ocurre un movimiento en masa, no la probabilidad \(P(A/B)\) de observar un movimiento en masa cuando ocurre un evento de lluvia B. Es por esta razon que umbrales de lluvia solamente basados en los eventos de lluvia que detonaron movimientos en masa (likelihood) no tiene mucho sentido, ya que las probabilidades apriori y marginales no son consideradas. De acuerdo con el teorema de Bayes el valor de \(P(A/B)\) depende de \(P(B/A)\) y también de las probabilidades apriori y marginales.
Por lo tanto, si 1000 eventos de lluvia ocurren en el área considerada y 200 de ellos tienen una intensidad mayor a 50mm/dia, se tiene:
\(P(A)=10/1000=0.01\)
\(P(B)=P(I>50)=200/1000=0.2\)
Entonces:
\(P(A/B)=P(A/I>50)=\frac{0.8*0.01}{0.2}=0.04\)
Caso de umbrales de dos variables#
De acuerdo con Jaiswal and van Westen [2009] la probabilidad temporal de movimientos en masa detonados por lluvias puede ser obtenida evaluando la probabilidad temporal de los eventos de lluvia, combinado con un análisis de umbrales de lluvia basados en dos variables. Para que un movimiento en masa \(L\) ocurra, la lluvia acumulada diaria debe exceder un umbral, el cual es una función \(R(t)\) de la lluvia total en un periodo \(R_d(t)\), y de la cantidad de lluvia antecedente \(R_{ad(t)}\). Estos autores proponen utilizar la probabilidad de excedencia del un umbral de lluvia y la probabilidad de ocurrencia de un movimiento en masa dado que el umbral de lluvia se supere.
Si \(R_T\) es el valor del umbral de \(R\) entonces la probabilidad de ocurrencia de un movimiento en masa \(P(L)\) depende de la probabildid de excedencia de \(P[R>R_T]\). Por lo tanto, la probabilidad de ocurrencia de movimientos en masa puede ser dada por la intersección de estas dos probabilidades:
\(P[(R>R_T)L]=P[R>R_T]P[L/R>R_T]\)
Esto significa que la probabilidad de ocurrencia de [\(R>R_T\)] y [\(L\)] es igual a la probabilidad de [\(R>R_T\)] multiplicada por la probabilidad de ocurrencia de [L], asumiendo que [\(R>R_T\)] ha ocurrido. La probabilidad de [\(R>R_T\)] puede ser obtenida determinando la probabilidad de excedencia del umbral de lluvia y la probabilidad de [\(L R>R_T\)] se obtiene de la frecuencia de ocurrencia de movimientos en masa luego que el umbral ha sido excedido. En este análisis se está asumiendo que siempre se presentan movimientos en masa cuando se sobrepasa el umbral, y que no ocurren movimientos en masa por debajo del umbral.
Dependiendo del tipo de movimiento en masa y sus factores condicionantes, el número de dias de lluvia antecedente del umbral puede variar. Jaiswal and van Westen [2009] proponen desde 3 dias para deslizamientos superficiales hasta 30 para deslizamientos profundos. Sin embargo esto debe ser establecido para cada caso.

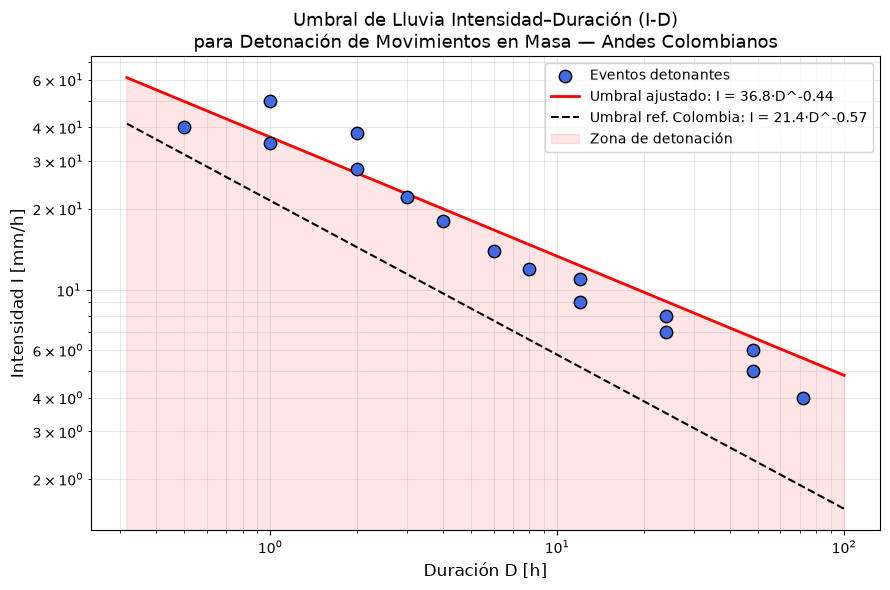

En este sentido, lo primero que se debe establecer es el umbral, para estos se utiliza una figura como la siguiente, doden se debe graficar la ocurrencia de movimientos en masa de acuerdo con la lluvia acumulada de 24h del dia de ocurrencia y la lluvia acumulada antecedente del número de dias que se defina.
![umbral](https://i.pinimg.com/564x/c4/65/56/c4655678889264757b5725e1e5e8700e.jpg)
Fig. 87 Umbrales de lluvia para lluvia de 24h y lluvia antecedente. Tomado de Castiblanco et al. [2017]#
Posteriormente, la probabilidad de excedencia anual del umbral se puede estimar utilizando el modelo de Poisson visto anteriormente. Donde la probabilidad de excedencia del umbral \(R_T\) durante el tiempo t está dada por:
\(P[N(t)] \geq 1= 1-P[N(t)=0]=1-e^{-\lambda t}= 1-e^{-t/u}\)
En cuanto a la probabilidad de ocurrencia de un movimiento en masa, dado que el umbral se supere, se puede obtener a partir de la frecuencia de los datos de lluvia y movimientos en masa. La probabilidad temporal final se obtiene de multiplicar ambas probabilidades.
Ejemplo#
En este ejemplo tomado de Jaiswal and van Westen [2009] se presenta el caso de un tramo de vía de 19 km en el estado de Tamilnadu en la India, donde para el secotr de Burliyar el umbral fue excedido 53 veces en 15 años. Por lo tanto el intervalo de recuerrencia medio (\(u\)) es \(15/53 = 0.28\). Utilizando el modelo de Poisson la probabildiad de excedencia anual del umbral de lluvia es 0.97. De acuerdo con la tabla el umbral de lluvia fue excedido 29, 27, 30 y 15 veces para los sectores de Hillgrove, Marapallam, Runneymede y para la ruta entera respectivamente, obteniendo del modelo de Poisson una probabilidad de excedencia anual de 0.85, 0.83, 0.86 y 0.63, respectivamente.
La probabilidad de ocurrencia de movimientos en masa dado que el umbral se exceda es estimada para 8 unidades diferentes, para el sector de Burliyar, el \(R_T\) fue excedido 53 en 15 años. En la unidad I, en 17 casos se presentaron movimientos en masa, lo que corresponde a una probabilidad estimada \(P[L/R>R_T]\) de \(17/53=0.32\). Para este caso, unidad I del sector Burliyar, la probabilidad de tener uno o mas eventos de lluvia que puedan detonar movimientos en masa en cualquier año es de \(0.97*0.32=0.31\). Las probabilidades más altas para este ejemplo se dan en las regiones II y III, y para la ruta entera.
![ejemplo umbral](https://i.pinimg.com/564x/98/80/0a/98800ad48141befad2aaa130876d2dab.jpg)
Probabilidad de magnitud#
El principio de frecuencia y magnitud ha sido ampliamente utilizado en sismologia, donde es conocido como la relación de Gutenberg-Richter. Sin embargo esta relación entre magnitud y frecuencia se observa en la mayoria de los procesos morfodinámicos, entre ellos los movimientos en masa.
Para el caso de movimientos en masa existe un número importante de correlaciones entre magnitud y frecuencia, pero son dificiles de comparar por que la mayoria de los inventario de movimientos en masa no distinguen entre los tipos de movimientos en masa, y esta relación parece ser dependiente del tipo de evento. Tambien las relaciones de magnitud - frecuencia para movimientos en masa utilizan diferentes tipos de ploteo, en unos casos cumulativa vs no-cumulativa, linear vs logaritmico, entre otros. Otro tema importante es que difieren en el uso de la variable que define la magnitud; algunos autores definen el área sobre la ladera, otros el cuadrado del ancho. La magnitud es una medida de la energía liberada durante el movimiento en masa. Hungr et al. [2008] proponen como variable el volumen, y como proxy el área. A continuación se presenta la correlación entre el volumen de los movimientos en masa y el área.
![magnitud](https://ars.els-cdn.com/content/image/1-s2.0-S0169555X07001912-gr5.gif)
Fig. 89 Autores como Hungr et al. [2008] han correlacionado diferentes variables de los movimientos en masa con el volumen, en este caso volumen total, área fuente, area total, longitud sobre la ladera.#
Considerando el volumen o área de los movimientos en masa como variable que expresa la magnitud, se puede observar una relación tipo ley potencial entre la magnitud y la frecuencia para movimientos medios y grandes, para el caso de eventos pequeños se aleja de esta distribución con un cambio del signo de la pendiente. El punto a partir del cual se presenta este cambio se conoce como rollover point.
![magnitud-frecuencia](https://onlinelibrary.wiley.com/cms/asset/8a1e2fa6-efbd-46b7-9f86-2f03aa9a35e5/esp4359-fig-0001-m.jpg)
Fig. 90 Relacion entre frecuencia y magnitud de movimiento en masa. Tomado de Tanyaş et al. [2018].#
Para representar esta relación entre magnitud y frecuencia se proponen dos tipos de ajustes. La distribución de double-Pareto y la distribución gamma inversa . Para el caso de double-Pareto, propuesta por Stark and Hovius [2001], se utilizan dos régimenes de escalamiento, un decaimiento con una función potencial negativa para los grandes y medios movimientos en masa, y una funcion potencial positiva para los pequeños movimientos en masa.
![double-pareto](https://i.pinimg.com/564x/3b/d8/dd/3bd8dded02edae032a316c715c73f374.jpg)
Fig. 91 Relacion entre frecuencia y magnitud de movimiento en masa ajustada a la distribución de double-Pareto. Tomado de Stark and Hovius [2001].#
La función gamma inversa es propuesta por Malamud et al. [2004], donde para incluir el rollover point utiliza tres parámetros.
\(p(A_L; \rho, a, s)=\frac{1}{ar(\rho)}[\frac{a}{A_L-s}]^{\rho+1}exp[-\frac{a}{A_L - s}]\)
Donde \(\rho\) es el parámetro que controla el decaimiento de la ley potencial para valores medios y grandes de movimientos en masa, \(r(\rho)\) es la función gamma de \(\rho\), \(A_L\) es el área de movimientos en masa (\(m^2\)), \(a\) es la localización del máximo de la distribución de probabilidad (\(m^2\)), el cual se refiere al rollover point, \(s\) es el decaimiento exponencial para movimientos en masa pequeños (\(m^2\)), y \(-(\rho +1)\) es el exponente de la ley potencial.
![gamma inverso](https://i.pinimg.com/564x/4b/54/a4/4b54a4b73c0116d24ed9004e866aeaa9.jpg)
Fig. 92 Relacion entre frecuencia y magnitud de movimiento en masa ajusta a la función gamma inversa. Tomado de Malamud et al. [2004].#
